ПРОТИВОГАЗЫ, приборы, служащие для защиты органов дыхания от отравляющгх веществ, находящихся в воздухе. Наличие в П.. лицевой части (маски, шлема) одновременно обеспечивает защиту глаз и лица. До войны 1914—-18 гг. ни одно из воюющих государств-не имело никаких П. за исключением кислородных приборов, употребляемых в горной; пром-сти. Применение в качестве средства нападения боевых отравляющих веществ (см.) вызвало необходимость изыскания соответствующих мероприятий по защите как отдельных бойцов (индивидуальная защита), так и целых групп их (коллективная защита). В ряду указанных мероприятий П. занимает исключительное положение, являясь основным средством: противохимической обороны. По способу защиты дыхательных путей от воздействия ОВ противогазы делятся на два типа—ГГ. фильтрующие и П. изолирующие (носимые кислородные приборы). В первых очистка воздуха от ядовитых примесей достигается фильтрацией его< через те или иные поглощающие эти примеси среды. Во вторых защита осуществляется полной изоляцией дыхательных путей от окружакн щей атмосферы. Фильтрующие П. в свою очередь распадаются на П. влажные и сухие. Фильтрующие П. влажные, явившиеся наиболее ранним средством защиты, состояли из нескольких слоев марли, пропитанных тем или иным-нейтрализующим ОВ составом. Первые образцы влажных П. представляли собой повязку, закрывающую нос и рот. Пропитывающий состав содержал вещества.погл ощающие хл ор.напр.. гипосульфит натрия—30,0, сода—15,0, глицерин—10,0, вода—45,0. Ненадежность прикрепления к лицу повязки и малая защитная способность ее заставили заменить ее маской в виде рыльца, с очками. Соответственно меняется и пропитка. Последний образец русской т. н. «влажной маски химического комитета» (рисунок 1) состоял из 30 слоев марли, пропитанных следующим составом: вода—46,73%, глицерин—14,02%, поташ—6,54%, гипосульфит— 14,02%, уротропин—18^69% (против фосгена). Для защиты от синильной к-ты к указанной смеси добавлялась в количестве 5—5,5% сернокислая или уксуснокислая соль никеля. Эта маска защищала в течение 30 минут от хлора. и фосгена б концентрациях 0,1%. На защиту от ОВ слезоточивого действия («лакримато-ров») она не рассчитывалась. Последний образец франц. влажной маски М 2 (рис. 2) состоял из 20 слоев марли, пропитанных раствором Greasene, и 20 слоев, пропитанных составом Complexene. Растворы эти содержали (по весу): Greasene (против лакриматоров, кроме хлорпикрина)— касторовое масло—107,0, спирт (95°)—81,0,глицерин (90%)—10,7, едкий натр— 3,1; Complexene (против хлора, фосгена и синильной к-ты)—уротропин^-39,0, глицерин— 37,5, сернокислый никель—27,5, сода углекислая—11,8, вода.—НесЁолько отличался по внешнему виду от других образец английского влажного П.—шлем РН (рисунок 3), представляющий собой фланелевый мешок с отверстиями для очков и для мундштука, с выдыхательным клапаном, вставляемым в рот и тем самым препятствовавшим нейтрализующему влиянию выдыхаемой СОа на щелочную пропитку шлема и исключающим участие промежутка ме-Ькду поверхностью головы и стенками шле-!ма в образовании вредного пространства (см. ниже). Влажные П. имели применение только .в первый период хим. войны. Все более усиливавшиеся хим. атаки, введение стрельбы хим. ^нарядами, появление-новых ОВ, защита от к-рых с помощью влажных П. стала невозможной, побудило воюющие страны искать более мощной защиты, результатом чего явился сухой П. (респиратор). Сухие П. характеризуются тем, что вещества (твердые), служащие для поглощения ОВ, помещаются в специальную (респираторную) коробку, присоединяемую Тем или иным Ьпособом к маске (шлему). В качестве основного вещества, освобождающего вдыхаемый воздух от примеси ОВ, в таких П. служит активированный уголь, обладающий, как известно, весьма большой адсорпционной способностью в отношении газов. Наибольшей активностью обладает уголь, изготовленный из крови животных (кровяной уголь), из скорлупы кокосовых орехов и косточек плодов (косточковый уголь), затем идут угли из твердых древесных пород, как дуб, береза; наименее активными углями являются угли мягких пород— Сосны, ели. Нижеследующая таблица показывает поглощающую способность различных •углей (по Зелинскому); 100 г угля пеглоща-ют при комнатной t° в граммах или весовых Процентах: » Наименование веществ Активность в % обыкнов. древзеный уголь активир. древесный уголь кровяной уголь Сини ьная к-та . . Мышьяковистый Хлорпикрин . . . и 12,8 5—11 0 2,5 37—62 105 46—82 14—19 15,7 91 60,7 137 97 23 106 , Первоначальным образцом русского сухого противогаза явился противогаз Кумманта и Зелинского (рис. 4). Он представлял собой жестяную коробку с двумя горловинами. Верхняя горловина соединялась непосредственно с резиновой маской (шлемом), имевшей герметически вделанные с помощью резиновых наклеек очки; для протирания последних при их запотевании служил отросток в виде пальца, расположенный на передней части шлема. Коробка -наполнялась мелкозерненным углем, который предохранялся от высыпания двумя металлическими сетками—верхней и нижней— с, марлевыми прокладками под ними. Во избежание попадания внутрь коробки влаги, что портит уголь, нижняя горловина затыкалась корковой или металлической пробкой. При пользовании П. эта пробка вынималась. Этот П., обладая значительными преимуществами. по сравнению с влажными как по сроку защитного действия, так и по способности задерживать такие вещества, которые влажными не задерживались, имел и существенные недостатки. Основным из них надо считать наличие в нем значительных вредных пространств,. т. е. таких, где задерживается выдыхаемый воздух с тем, чтобы при вдохе вновь поступить в дыхательные пути. В противогазе Кумманта и Зелинского к вредным пространствам относятся: а) пространство под маской, б) пространства над и под углем и обеих горловин, в)   промежутки между зернами угля. Сумма-этих вредных пространств в нек-рых образцах доходила до 550—600 см3. Столь значительная: примесь выдыхаемого воздуха к свеже вдыхаемому в резкой степени изменяла нормальный состав последнего и служила причиной затруднения дыхания, а при усиленной работе—полной невозможности пользоваться П. Этот недостаток был в значительной степени устранен введением клапанов, устройство к-рых таковот что при вдыхании один из них (вдыхательный), открывался, а второй (выдыхательный) закрывался; при выдыхании клапаны действовали. обратно. Такое устройство, уничтожая встречное движение вдыхаемого и выдыхаемого воздуха, исключало участие в образовании вредного пространства почти всей респираторной коробки. Образцом клапанного П. в старой русской армий к концу войны был противогаз Авалова (рис. 5). Дальнейшее усовершенствование П. коснулось следующих сторон: а) характера набивки респираторной коробки, б) способа соединения ее с маской, в) конструкции клапанов, г)  способа крепления очков. В целях увеличения мощности П. и придания ему более постоянных защитных свойств в набивку респираторной коробки, в дополнение к углю, введен так наз. химический поглотитель в виде зерен, обычно состоящих из смеси натронной извести, цемента, силикатной основы и марганцовокислого натрия. Далее, для защиты от ядовитых дымов, которые вследствие свойств, присущих вообще дымовым частицам, не задерживаются ни активированным углем ни хим. поглотителем, в коробку введен специальный фильтр. Фильтр служит и для защиты от ОВ, находящихся в туманообразном состоянии, поскольку частицы тумана ведут себя подобно дымовым. Составные части набивки (уголь, химический поглотитель, фильтр) располагаются послойно и отделены друг от друга металлическими сетками. Во избежание раструски и перетирания набивка сжата пружиной, находящейся внутри коробки. Значительный вес и офъем коробки заставили изменить существовавшее соединение ее с маской на соединение-посредством гофрированной трубки. Нижний конец трубки укрепляется (или навинчивается) на верхней горловине коробки, а верхний соединяется с маской помощью металлического патрубка-тройника. Устройство и расположение клапанов в современном противогазе также изменилось. Вдыхательный клапан представляет собой резиновый кружок, укрепленный в центре пробки (клапан-пробка), -закрывающий нижнее отверстие П. Для свободного доступа воздуха в пробке имеется ряд радиаль-но расположенных отверстий- Выдыхательный

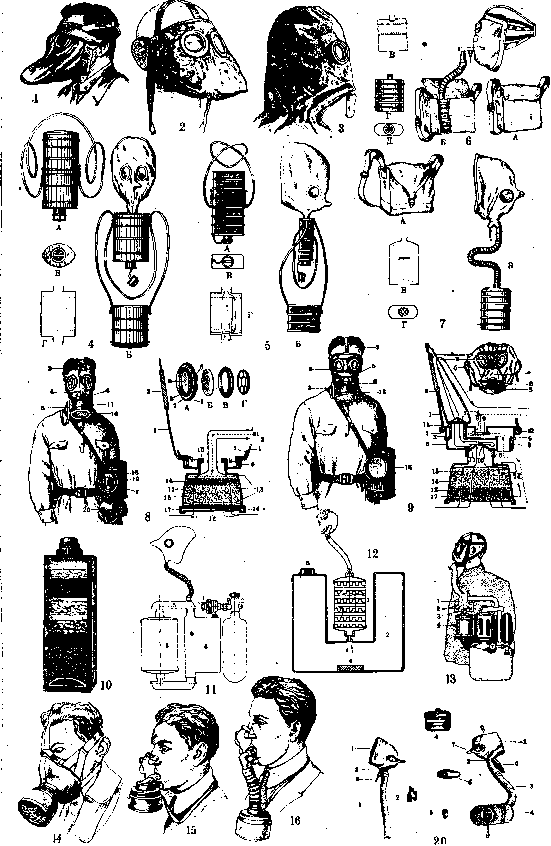

Ряс. 1. Влажный противогаз химического комитета. Рисунок 2. Французский влажный противогаз М2. Рисунок 3. Английский влажный Противогаз-шлем РН. Рисунок 4. Противогаз Кумманта-Зелинского: А—противогаз в закрытом; Б—в раскрытом виде; о—вид коробки снизу; Г—разрез" коробки (без 'угля). Рисунок б. Противогаз Авалова: А—в закрытом; Б—в раскрытом виде; В—вид коробки снизу; Г— схематич. разрез коробки (без угля). Рисунок в. Английский Противогаз 1917—1918 гг.: А—противогаз в сумке; Б—в раскрытом виде; В— разрез коробки (без поглотителя); Г—коробка противогаза; Д—вид коробки снизу. Рисунок 7. Противогаз ТТС: .4. — противогаз в сумке; Б—без сумки; В—разрез коробки (без поглотителя-фильтра); Г-вид коробки' снизу. Рисунок 8. Германский противогаз 1918г.: 2—маска из кожи; 2—эластичные ленты для закрепления маски; ! .{—очки: Л—между наружным кольцом (а) и внутренним (б) зажаты: очко из целлона (в), кожаное кольцо (7) I и маска (1); Б—незапотевающая прозрачная пластинка из целлона, покрытого слоем желатины; В^-внутреннее металлическое кольцо, Прикрепляющее пластинку В к концу (б) путем ввинчивания; Г—металлический ободок с крестовинками, ввинчиваемый в кольцо В и предохраняющий пластинку В от выпячивания при высыхании; 4—шнур, не дающий маске раздуваться при дыхании и таким образом уменьшающий «вредное пространство»; 5—тесемка для носки противогаза на груди в положении «наготове»; 6—широкое кольцо металлическое «ротовое»; 7—кольцо кожаное; S—кольцо металлическое, закрепляющее кожаное кольцо (7) и маску (I); 9 — шейка ротового кольца (б) для ввинчивания патрона (11); 10—шайба резиновая для ; герметичности соединения патрона с ротовым кольцом; 11—патрон (противогазовая коробка); 12—дно пат- \ рока с отверстиями для прохода воздуха; 13— сетки; 14—химический поглотитель; 15—активированный ! уголь; 16— стенки съемного противодымного фильтра; 17—противодымный фильтр; 18—футляр металличе- j ский; 19—крышка футляра с помещением (з) для пакетика с, запасными незапотевающими пластинками; , 20—чехол брезентовый с запасным патроном; /—схематический путь вдыхаемого, //—выдыхаемого вбздуха. Рлс. 9. Французский противогаз ARS: 1—маска; а—резиновая полумаска для укрепления очков из целлофана в металлических оправах; 2 и б—ленты для закрепления маски; 3—тесемка для носки противогаза I на груди в положении «наготове»; 4—мешочек матерчатый, подводящий к очкам вдыхаемый воздух (для | препятствования зшотеванию), с тесьмой (е), пришитой к маске и поддерживающей мешочек, и с металлическим приспособлением (г), закрепляющем мешочек в клапанной коробке (5) при помощи латунной ] трубки (7), ввинченной в трубку 9; 5—клапанная коробка; б—шейка клапанной коробки для ввинчивания патрона; 7—трубка латунная, ввинченная в другую трубку (<?); 8—трубки для выдыхаемого воздуха; 9—выдыхательный р зиновый клапан; 10—вдыхательный резиновый клапан; 11—шайГбы резиновые для герметичности; 12—заьязки, укрепляющие маску на клапанной коробке; 13—патрон (противогазовая коробка); 14—сетки металлические; 15— ватный фильтр против дымов; 16—активированный уголь; 17—химический поглотитель; 18— футляр металлический. Рисунок 10.. Разрез респираторной коробки газовой маски Бэр-реля. Рисунок 11. Сх^ма изолирующего противогаза с подачей кислорода из баллона: 1—редукционный вентиль с дозирующим подачу кислорода приепэсоилением; 2—баллон со сжатым кислородом; 3—патрон для поглощения выдыхармой углекислоты; 4—дыхательный мешок; 5—клапанная коробка. Рисунок 12. Схема окси-литного изалирующего противогаза: 1—оксилитный патрон; 2—дыхательный мешок; 3 —мундштук и носовой зажим; 4— влажная губка; 5—предохранительный клапан. Рисунок 13. Фильтро-изолирующий противогаз: 1— переключатель; 2—выдыхательный клапан; 3—вдыхательный клапан; 4—фильтрующий патрон. Рисунок 14— 16. Маски промышленного противогаза. Рисунок 17. Фильтр-противогаз против СО германской фирмы Дегеа. Рисунок 18. Изолирующий противогаз Дрегер-Тюбен. Рисунок 19. Схема действия аппарата Дрегер-Тюбен. Рлс. 20. Резиновый шлем: 1—шлем; 2—тройник; 3—гофрированная трубка; 4—коробка с фильтром-поглотителем; 5—выдыхательный клапан; б—клапанная коробка, защищающая клапан от повреждения; 7—«нос» для протирания Очков; 8—вдыхательный клапан; 9—очки. Рисунок 21. Прибор с подачей воздуха для защиты рабочих при пневматической окраске. Рисунок 22. Схема поглотителя фильтрующего противогаза против СО германской фирмы Дегеа: 1— осушающая масса; 2—активная масса (катализатор); 3—индикатор. Рисунок 23. Схема самоспасателя Фесенко. Рисунок 24. Схема изолирующего противогаза с постоянной (внизу) и автоматически регулируемой (вверху) подачей кислорода. Рисунок 25. Схема прибора, производящего кислород: 1— поглотительный патрон; 2—производитель кислорода (бертол. соль); 3—фильтр для кислорода; 4—холодильник; 5—дыхательный мешок; 6—предохранительный клапан. Рисунок 26. Шланговый самовсасывающий *                                              промышленный противогаз.

клапан, имеющий вид плотно сжатого резинового мешочка с двумя щелевидными отверстиями для выдыхаемого воздуха, надет на нижний отросток патрубка-тройника. При вдохе стенки клапана спадаются и не дают возможности наружному воздуху проникнуть под маску. Для предохранения выдыхательного клапана от механических воздействий он заключен в металлическую оправу. Очки вместо прежнего крепления с помощью резиновых наклеек теперь вставляются в металлические обоймы. Стекла очков изготовляются из более толстого стекла и лучшего качества. — П. помещается в сумке и носится на левом боку. Для предохранения набивки коробки от увлажнения при хранении на складах нижнее отверстие коробки заклеивается пергаментной бумагой или закрывается картонной пробкой. При выдаче П. на руки бумага или картон • •рываются. Противогазы, применяемые в наст. время в РККА Для учебных целей, имеют различную маркировку в зависимости от нек-рых особенностей своего устройства (напр. ТТС, БЫ) и номер. Иностранные сухие фильтру-ю щ и е П. Англ. и американский П. 1917— 1918 гг. (рис. 6), весьма сходные между собой, имели те же составные части, как у только-что описанного. Отличием является конструкция лицевой части в виде маски, плотно прижимаемой к лицу с помощью лент. Для протирания запотевших очков служат складки материи по бокам маски. Кроме того различно по сравнению с патрубком-тройником устройство «угольника», соединяющего гофрированную трубку с маской. Для полной изоляции дыхательных путей от воздуха под мдской к концу угольника, входящему в маску, прикреплен резиновый загубник (мундштук), вставляемый при прльзовании противогазом в рот между губами и деснами .-Во избежание дыхания через нос последний сжимается специальным зажимом, •вделанным внутри маски около очков. Такое устройство уменьшает вредные пространства до минимума и позволяет нормально пользоваться противогазом при поврежденной маске. Однако здесь возникает и ряд неудобств, а именно: длительное пребывание в таких условиях вызывает явления утомления, раздражение загубником служит причиной усиленного слюноотделения, исключается возможность'разговора и наконец носовые пути исключаются, из акта дыхания.—Германский П. 1918 года (рисунок 8) состоял из кожаной маски и патрона с поглотителем. Патрон ввинчивается в «ротовое кольцо», вделанное в маску. Для борьбы с запотеваемостью П. имел целлоновые пластинки, покрытые желатиной («кларшайбы») и обладающие способностью впитывать влагу, оставаясь прозрачными. Эти пластинки прикреплялись с внутренней стороны очков при помощи специальных металлических колец. П. клапанов не имел. — Французский П. A US (Appareil Respiratoire Special) (рис. 9), внешне .мало отличаясь от германского, имел ряд усовершенствований. Из них главные: а) «ротовое кольцо» помещалось в клапанно-распре-делительной коробке, где находились вдыхательный и выдыхательный клапаны; б) для борьбы с запотеваемостью очков внутри маски имелась диафрагма, благодаря чему вдыхаемый воздух, входя под маску, обтекал стекла и тем самым просушивал их. Что касается современных иностранных П., то они мало чем отличаются от вышеописанного образца, принятого в РККА, за исключением покроя маски и несколько иного устройства клапанов в некоторых из них.—Фильтрующие П., давая вполне надежную защиту в течение нескольких часов от всех известных ОВ, не дают таковой от окиси углеродов. Для работ в атмосфере', содержащей этот газ, пользуются либо изолирующими П. либо фильтрующими со специальной набивкой. Последняя состоит из зерен, приготовленных из смеси свежеосажденных окислов нек-рых металлов (марганца, меди, кобальта, серебра), носящей назваш е «гопкалит» и являющееся катализатором, в присутствии которого СО окисляется в С02. Изолирующие П. (кислородные приборы) применяются в тех случаях, когда окружающая атмосфера'отравлена ОВ, не поглощающимися фильтрующими П. (напр. окисью углерода), либо при очень высоких концентрациях ОВ, когда фильтрующие П. полностью воздуха не очищают, и наконец при работах в атмосфере с малым содержанием (resp. лишенной) кислорода. Устройство кислородных приборов таково, что они, совершенно изолируя органы дыхания работающего от внешней среды, сами служат источником необходимого для дыхания кислорода, поглощая одновременно выдыхаемую углекислоту. В зависимости от способа доставки 02 и поглощения С02 имеются два типа изолирующих П. В одних кислород содержится в-сильно сжатом состоянии (до 150 атм.) в специальных баллончиках, из к-рых и поступает в прибор; для поглощения СОа служат помещаемые в отдельном патроне зерна едкой щелочи. В других кислород выделяется иод влиянием выдыхаемой влаги из находящейся в специальном патроне перекиси калия или натрия (иначе оксилита) согласно уравнению: 2К202+ 2На0 = 4КОН + 02; углекислота же поглощается образующейся при этом едкой щелочью (КОН, NaOH) по уравнению: 2КОН-|-С02 = К2СОз + Н,0. Как тот, так и другой типы состоят из следующих частей (рисунки 10—13): а) маски или мундштука с загубаиком (при наличии мундштука прибор имеет специальный носовой зажим и отдельно очки, надеваемые по мере надобности); б) дыхательного мешка, куда поступает кислород, а так ке выдыхаемый воздух после своей регенерации; во избежание разрыва мешок снабжен предохранительным клапаном; в) соединительных резиновых трубок (одной или двух); г) кислородного баллона с редукционным вентилем и приспособлением, регулирующим подачу кислорода в необходимом количестве, либо оксилитного патрона; д) регенеративного патрона с поглотителем для С02; при оксилитном патроне поглотителя для углекислоты может и не быть, однако некоторые образцы оксилитных приборов имеют отдельно патроны кислородный и для поглощения С02; е) в некоторых приборах имеется холодильное приспособление для охлаждения -вдыхаемого воздуха, нагревание которого происходит как в патроне для поглощения С02, так и в оксилитном; ж) в приборах с сжатым кислородом доляген быть т. н. финиметр—манометр, позволяющий определять давление в баллоне с 08. и тем самым его количество на каждый данный момент. При пользовании П. выдыхаемый воздух идет по соединительной трубке сначала в поглотительный патрон, оттуда, освободившись от углекислоты, поступает в дыхатель^ ный мешок, смешиваясь, с кислородом либо в мешке либо в пути. Из мешка регенерированный воздух поступает в органы дыхания по второй соединительное трубке или (при конструкции с одной трубкой) по тсй же, по которой выдыхался. Имеющиеся в П. выдыхательный и вдыхательный клапаны позволяют воздуху двигаться только в одном направлении. В менее совершенных приборах движение воздуха носит маятникообразный характер, подобно движению в бесклапанных фильтрующих П. Стремление продлить действие кислородного прибора привело к созданию конструкции, совмещающей фильтрующий П. с изолирующим (рисунок 13). Нормальное дыхание производится через респираторную коробку обычного устройства; в случае же необходимости последняя поворотом рычажка выключается, и прибор начинает работать по типу кислородного. Подобные фильтро-изолирующие П. вырабатываются германской фирмой Дрегер. Факторы, влияющие на организм пользующегося П. Помимо отрицательных моментов, связанных с работой в ' противогазе (стесненность движений, необходимость постоянного наблюдения за его исправностью, сознание опасности окружгющей среды), последний обладает и рядом недостатков, в той или иной степени отражающихся на нормальных функциях организма. К ним относятся: а) по зышенное сопротивление дыханию, зависящее от плотности набивки респираторной коробки и вызывающее нарушение нормального давления воздуха в легких и око-лолегочном пространстве (это сопротивление в современных военных П., определяемое на приборе, дающем в 1 мин. 30 л непрерывного тока вэздуха, равно при вдохе ок. 30 мм и при выдохе 8—10 мм водяного столба); б) наличие вредных пространств, приводящее к изменению состава вдыхаемого воздуха и нарушению нормального газообмена; в) давление шлема (маски) на сосуды, а также на подлежащие нервы головы; г) наличие очков, вделанных в маску, мешающих нормальному зрению. Указанные недостатки в значительной мере смягчаются, ■если при пользовании П. соблюдать следующие правила: а) дышгть глубоко, что уменьшает влияние вредных пространств; б) дышать не часто, спокойно и ровно, так как всякие резкие дыхательные движения увеличивают сопротивление П.; в) в случае появления одышки, учащения дыхания свыше 32 в 1 мин., а пульса свыше 140 ударов—принять' покойное положение и постараться успокоить дыхание; за этим вскоре обычно успокаивается и пульс (в процессе тренировки, если указанная мера не помогает.—снять П.); г) при тренировке нагрузку увеличивать постепенно, переходя к усиленной работе лишь после того, как будут вполне усвоены первые два правила (а, ■б); д) шлем выбирать соответственно размерам головы, что определяется суммой измерений: длины круговой линии, проходящей по краю подбородка и по щекам через высшую точку головы, и длины линии, соединяющей отверстия обоих ушей и проходящей через надбровные дуги; полученная величина (в см) дает указания на требуемый размер шлема, а именно до 95 см—1-й размер, от 95,5 до 99—2-й размер, от 99,5 до 103,5—3-й размер, от 104 и выше—4-й размер. Этот способ является правильным лишь в 80—-90%, а потому требует ^дополнительной примерки шлема; е) отрица- тельное влияние очков, выражающееся в сужении поля зрения, уменьшается приближением их к глазам (правильное одевание шлема); для борьбы с запотеваемостью, помимо указанных выше способов, служат специальные смазки, наносимые на внутреннюю поверхность очков, с последующим вытиранием стекол насухо мягкой тряПКОЙ.                                   А. Григорьев. . Противогазы промышленные (защитные маски, респираторы) имеют принципиальное отличие от военных противогазов: для них отсутствует необходимость в универсальности защитных свойств. Вполне достаточно, чтобы промышленный П. давал защиту лишь от ядовитых веществ, свойственных данному производству. Последнее обстоятельство позволяет значительно уменьшить вес и объем поглотителя в промышленных П. и тем самым ограничиться в их конструкции лишь маской и небольшой респираторной коробкой (патроном). Последний, присоединяясь к маске подобно тому, как это происходило в германском П., позволяет для патронов с различным содержимым пользоваться одной и той же маской (рис. 10). Среди промышленных П. встречаются и обладающие значительной универсальностью. Так напр. американский прибор «Бэррель-маска», предназначаемая для горнорабочих и пожарных, дает защиту от ОВ, находящихся .в состоянии газа, тумана и дыма; вместе с тем она 'защищает и от СО. Прибор состоит подобно военному П. из маски, гофрированной трубки и респираторной коробки с 8-слойной набивчой. Определенные типы этих приборов (изолирующие П.—«самоспасатели») обеспечивают безопасность работы в условиях недостаточного содержания кислорода в окружающем воздухе. В каждом опасном по газу предприятии пром. П. должны иметься в достаточном количестве и притом должного качества. Большое значение имеют правильный выбор типа П., рациональное их хранение и периодическое испытание. Основными потребителями пром. П. являются химическая, металлургическая и горная промышленности. Основным отличием совет-' ских методов оздоровительной" работы является установка на радикальное устранение имеющихся на производстве причин выделения газов и пр., и пользование пром. П. ни в коем случае не должно заменять этих мероприятий. Пром. П. применяются в основном в след. случаях: а) при авариях, связанных с поступлением газов в рабочее помещение; б) при ремонтных работах, а также чистке газоходов, газоду-вок, вентилей их и пр.; в) при спуске в различные опасные по газу цистерны, баки, колодцы и пр.; г) при временной недостаточности общеоздоровительных мероприятий в цеху. Большое применение имеют пром. П. (соответствующих типов) в горноспасательном деле; • Существующие пром. П. могут быть разделены на три типа: 1) фильтрующие, 2) изолирующие, 3) шланговые. Как показывает уже самое наименование, в основе-действия пром. П. первой группы лежит фильтрация вдыхаемого воздуха, т. е. освббождение его от газо- и парообразных промышленных ядов.—Изолирующие П. полностью изолируют органы дыхания рабочего от окружающего воздуха, обеспечивая должное снабжение их кислородом за счет носимого в приборе или образующегося в нем запаса кислорода.—Шланговые пром. П. также изолируют органы дыхания от сообщения с воздухом, непосредственно окру- Тип пром. П. Окраска патрона жающим рабочего, позволяя получать чистый воздух при помощи шланга из незараженной зоны, несколько отдаленной от рабочего места.— Основные показания и противопоказан и я к применению отдельных типов пром. П. следующие. 1) Фильтрующие П. могут применяться лишь при условии достаточного содержания кислорода в воздухе (не менее 15%) и притом лишь в случае соответствия имеющегося в воздухе промышленного яда тому, против к-рого предназначен данный тип фильтрующего П. Чрезмерно большая концентрация этого яда, равно как и неосведомленность о составе газовой смеси в воздухе рабочих помещений являются противопоказанием к применению фильтрующих П. 2) Изолирующие и шланговые П. применяются в тех случаях, когда пользование фильтрующими невозможно. Основными препятствиями к применению изолирующих П. могут быть: затруднения в работе в малом рабочем пространстве (внутри газоходов и пр.), при относительно большой величине габаритов дыхательных приборов, несоответствие необходимой продолжительности работы и срока годности прибора (в основном имеются приборы одночасового и двухчасового действия).* Препятствием к применению шланговых П. являются отсутствие вблизи рабочего места незараженной- зоны воздуха и необходимость передвижения рабочего при работе (непостоянство рабочего места). Фильтрующие пром. П. могут быть моио- и поливалентными. В первом случае они обладают специфическими защитными свойствами против определенных гаеов и паров, во втором—против ряда промышленных ядов. Первые (при правильном. выборе и применении) обеспечивают более эффективную защиту (большая продолжительность, большая предельная концентрация газа, при которой возможно применение противогаза, и проч.). Имеющиеся типы фильтрующих пром. П. различаются также по принципу действия самих фильтров. В одних случаях в основе фильтрующего действия патрона лежит способность определенных веществ поглощать (адсорбировать) газо- и парообразные примеси в воздухе; в других имеет место хим. взаимодействие между «хим. поглотителем» и указанными газообразными примесями, и наконец, в третьих-при помощи катализатора происходит превращение ядовитого вещества в безвредное за счет соединения первого с др. газами воздуха или же за счет разложения его. В первом случае фильтрующим материалом являются вещества, обладающие развитой поверхностью поглощения (различные зернения активированного угля и др.); во втором это—специфически подобранные хим. реагенты (напр. натронная известь, служащая для нейтрализации так наэ. кислых газов; сернокислая медь—для поглощения аммиака и пр.). В ряде типов пром. П. патрон содержит наряду с активированным углем и специфический химический поглотитель. Первые по времени фильтрующие пром. П, состояли из примитивной маски, в к-рую закладывались влажные фильтры: губка или мар- ля, смоченные какими-либо нейтрализующими растворами (уксусной к-ты, известковой водыг гипосульфита и пр.). Современные пром. П. не имеют таких влажных фильтров, что обеспечивает большую мощность их, возможность длительного хранения и пр. Продолжительность годности (мощность) патрона фильтрующего' пром. П. находится в зависимости от величины его (вернее величины поверхности поглощающего материала), физ.-хим. свойств поглотителя, а также условий применения пром. П. на производстве (и прежде всего от концентрации газа в воздухе). Истощение фильтра наступает не мгновенно, а происходит постепенно, в связи с чем пользующийся П. рабочий может (по запаху, вкусу, раздражающему действию) узнать о начавшемся проскоке малых количеств газа. Выпускаемые в СССР Снабосоавиахимом фильтрующие пром. П. были испытаны во Всес. центр, ин-те экономики, организации и оздоровления труда, причем была установлена следующая мощность их в отношении основных промышленных ядов. Промышленный яд Испыт. концентр. {мг на 1 л) Время (мин.), через к-рое отмечен проскок газа Удержано фильтром (в г) |- А Защитная Пары бензола 7-68—790 1-27,47—28,29 ; 1 » ■ » » » 150—193 ! » » толуола 1(1 03— 9ci 27,87 —23,49 ! 1 * » » бензина 80—115 26,7J —31,41 ! 1 » » » сероуглерода 690—711 28,05 —30,66 i » !' * » анилина 450—475 62,61 —70,80 1 Б Желтая Сернистый газ 5,7 49— 50 8,57 — 9,12 » Сероводород 0,75 46— 74 1,'0 — 2,5t ! * » Хлор 8,0 35— 48 8,62 —10,92 : | К > Голубая Аммиак 3,7 30— 41 4,51 — 7,25 Действительный срок годности превышает примерно в два раза указанные сроки, поскольку в условиях опыта (непрерывное просасыва-ние газа через фильтр) не имело места естественное чередование вдоха и выдоха. Кроме указанных типов Снабосоавиахим выпускает пром.; П. против паров ртути (поглотитель которых разработан в Институте охраны труда) тип «М», коробка серого цвета. Примером фильтрующего П., поглотитель которого содержит в себе, катализатор - окислитель, является современный фильтрующий пром. П. против СО. В нем при помощи катализатора (гопкалит) происхо-; дит окисление СО в С02 за счет кислорода воздуха. Состав гопкалита (один из вариантов): Мп02—50%, CuO-30%, Со203-15% ,Ag20—5%... Особенность СО как промышленного яда (отсутствие какого-либо, запаха и вкуса, а также раздражающего действия) долго затрудняла: разработку фильтрующего пром. противогаза против него (невозможность установления рабочим момента истощения фильтра). В настоящее время этот вопрос разрешен в нескольких направлениях. В американских приборах установлен специальный счетчик дыханий, по показаниям которого определяется срок действия, а следовательно и годность фильтра (примерная длительность годности катализатора, в основном теряющего свои свойства под влиянием увлажнения, определяется заранее при выпуске пром. П.). В германских пром. П. фирмы Дегеа (рис. 17) вопрос разрешен иначе: о моменте «истощения» фильтра сигнализирует выделение особого пахучего газа (ацетилена),; образующегося за счет воздействия проскочивших через осушающие слои фильтра водя-. ных паров на специально'заложенный в патрон индикатор—карбид-калвций (рис. 22). Возможен и третий метод определения «истощения» фильтра: поскольку в составе каждого патрона имеется осушающий слой, рассчитанный на удержание определенного количества водяных паров из вдыхаемого воздуха, возможно по увеличению первоначального веса патрона судить о моменте использования осушающей части фильтра, т. е. о наступлении момента возможной потери активности катализатором. Поскольку величина допустимого привеса определяется при изготовлении прибора, производство-потребитель имеет возможность при помощи регулярного взвешивания определять степень истощенности патрона. Предельная концентрация СО в воздухе, при к-рой возможно применение этих пром. П., не должна превышать 6%. Эта концентрация установлена исходя из того, что содержание кислорода во вдыхаемом воздухе не должно быть менее 12%: считая, что 6% СО замещают такое же количество кислорода воздуха рабочего помещения и что при окислении этого количества СО расходуется половинное количество кислорода (поскольку 2СО + + 02=2С02), устанавливают, что при данной концентрации фактически получаемый органами дыхания воздух будет содержать 12%02. Приключение фильтров к органам дыхания рабочего может происходить различными способами: при помощи мундштука, полумаски, маски, шлема (рис. 14—16). Пром. П. Снаббсо-авиахима имеют резиновый шлем (рис. 20). Пром. П. как правило снабжены вдыхательным и выдыхательным клапанам^. Перед употреблением приборы должны быть испытаны на герметичность прилегания маски к лицу, на непо-врежденность самих масок, исправность клапанов, неистощенность фильтров и пр. Хранение пром. П. должно быть правильно организовано (защитапоглотителя от газов, паров и пр.).—■ Изолирующие пром. П., гл. обр. применяемые в горноспасательном деле и в меньшей мере в металлургической и химической промышленности, в основном относятся к т. н. регенеративным приборам, т. е. способным освобождать выдыхаемый воздух от примеси водяных паров и С02 б дальнейшим использованием этого очищенного воздуха (путем добавления к нему недостающего количества кислорода). До сего времени полностью сохранил, силу принцип, установленный для подобных аппаратов Шван-ном в 1853 г., а именно: «Выдыхаемый воздух должен быть очищен при помощи какого-либо хим. реагента от С02 и путем добавления 02 вновь превращен в годный для дыхания». По конструктивному разрешению задачи наиболее близкими к современным являются приборы Дрегера, выпущенные в 1912 г. В последующие годы приборы получили дальнейшее техническое усовершенствование. В наст, время все существующие типы регенеративных изолирующих пром. П. могут быть сведены к двум основным группам: пневмато-форы, в к-рых необходимый для вдыхания кислород подается из кислородных баллонов, носимых в приборе, и пневматогены, в к-рых необходимый для дыхания кислород образуется в момент потребления в самом приборе. В обоих типах поглощение углекислоты и, водяных паров происходит в специальных патронах (щелочных). Дальнейшая классификация первой группы приборов исходит из особенностей отдельных типов, касающихся системы подачи кислорода. В соответствии с этим имеются приборы: с постоянной подачей (нерегулируемой). кислорода, с регулируемой подачей (автоматической, ручной или смешанной) и с комбинированной подачей (т. е. с возможной добавкой кислорода к постоянной подаче). Вопрос о дозировке подаваемого прибором кислорода существенен потому, что в связи с увеличением легочной вентиляции при тяжелых работах возникает необходимость в большей подаче кислорода прибором. Приборы с постоянной подачей установлены на приток кислорода в количестве 2 л в. минуту (потребление же колеблется в пределах от 2/3 л до 3 л в минуту, в зависимости от характера работы). Принцип постоянства подачи кислорода нерационален, т. к. он укорачивает продолжительность возможного пользования прибором (поскольку количество расходуемого кислорода превышает необходимое для дыхания при легкой и средней работе, в то время как при весьма тяжелой работе оно может быть недостаточным). К приборам с ручной регулировкой подачи кислорода относится самоспасатель Фесенко. Схема прибора дана на рис. 23.#Выдыхаемый воздух через мундштук 1 проходит через щелочной регенеративный патрон 2, помещенный внутри дыхательного мешка, после чего поступает в самый мешок (из прорезиненной ткани), в к-ром смешивается с кислородом, подаваемым из баллона 3 с помощью вентиля 4, регулируемого от руки. Восстановленный так. обр. воздух попадает через клапан 5, шланг и мундштук в дыхательные пути. Вес прибора—5,5 кг, продолжительность работы—1 час. К этой же группе приборов относится самоспасатель Дрегер-Тюбен 1924 г. (рассчитанный на Va—1 час работы). При пользовании подобными приборами необходимы специальная обученность и тренированность рабочих. Занятость одной руки (регулировка подачи) ограничивает работоспособность рабочего. Представителем группы приборов с комбинированной подачей кислорода является аппарат Дрегер-Тюбен, модель 1924 г. (рисунок 18). Схема действия показана на рисунке 19. Выдыхаемый воздух по шлангу 1 поступает в распределительную коробку 2, затем в щелочной патрон 3; оттуда—в дыхательный мешок 4„ в котором смешивается с кислородом, поступающим из баллона 5 через редукционный клапан 6, рассчитанный на подачу 1—2 л в минуту. Здесь же помещается т. н. «финиметр»— прибор, показывающий степень использования' запасов кислорода. Аппарат весит 7,5 кг. Рассчитан на 1 час непрерывного действия. К той же категории приборов относятся аппаратьг Дрегера 1928 г. и др. Схема приспособления для автоматической регулировки подачи кислорода показана на рис. 24, где сопоставлены оба варианта: с постоянной и автоматической подачей кислорода. Основные недостатки приборов этой группы—большая техническая сложность и большой вес—не могут заслонить их преимуществ. Во всех указанных приборах освобождение выдыхаемого воздуха от С02 и водяных паров происходит в патронах, состоящих. гл. обр, из едкого натра и гидрата окиси кальция. Самое поглощение происходит по следующим ур-иям: 1) 2NaOH+C02=Na2C03+H20 + + 28Кал.2) NaOH+H20=(NaOH.H20)+3,2 Кал. или Са(ОН)2+С02=СаС03 + Н20. Как это видно из изложенного, в процессе восстановления происходит нагревание воздуха, в соответствии с чем темп, вдыхаемого рабочим воз- духа повышена. По данным Левенца t° внутри •патрона может доходить до 120°, t° вдыхаемого воздуха (у мундштука) не превышает 40—43°.— Тип советского изолирующего пром. П., к изготовлению к-рого впервые приступлено в 1932 г., ■был разработан в разных научных и практических учреждениях Союза (Макеевский ин-т труда, Горный институт им. Сталина и др.). Трест техники безопасности выпустил в 1933 г. первую партию изолирующих пром. П. под маркой «КИП». Сложность всех указанных приборов требует хорошей обученности рабочих, а также •систематической проверки состояния аппаратов ■(регенеративного патрона, дыхательного мешка, клапанов и пр.) и проверки на герметичность всего прибора в целом. Основным недостатком всех' перечисленных типов изолирующих пром. П. являются их большой вес, объем, сложность устройства. Поэтому особенно целесообразна всякая рационализация, направленная к устранению этих недостатков. Пневматогены являются теми новыми типами пром. П., к-рые не имеют некоторых из этих недостатков. Уменьшение веса их происходит за счет изъятия из прибора тяжеловесных стальных баллонов со сжатым (под давлением 150 атм.) кислородом и замены их патронами—образователями кислорода. Первые предложения в этом смысле были сделаны в 1924 году Бамбергером и Венком. Часть приборов этого типа способна образовать кислород из твердых химикалий под действием выдыхаемых водяных паров и углекислоты. Подобное хим. /получение кислорода возможно при применении перекисей калия и натрия (KNa03), или перекиси натрия (Na202). Соответствующие реакции протекают по следующим vp-иям: в первом случае: 1) KNaO, + C02==KNaC08 + 0> + + 54,1 Кал.; 2) KNa08 + HaO = KOH + NaOH + + 02+2,22Кал.; во втором случае: 1) Na202 + + COo=Na2C03 + 1/,02 + 55,8 Кал.; 2) Na202 + + H20=2NaOH+'1/i02 + 27,8 Кал. В новейшем ^приборе фирмы Инха'бад кислород образуется из бертолетовой соли под действием механической причины (подобно детонации) по следующему уравнению: КСЮ3=КС1+3/202+9,8 Кал. В этом приборе получение кислорода происходит непрерывно (независимо от действия С02). Поглощение выдыхаемой углекислоты здесь происходит также при помощи щелочных, патронов (рисунок 25). Действиешланговых П. основано на ■полном разобщении органов дыхания с окружающим рабочего воздухом с доставкой свежего воздуха из незараженной зоны. Простейшим типом такого пром. П. являются приборы с самовсасыванием воздуха (рисунок 26). Приборы состоят из резинового рукава-шланга и маски <с системой вдыхательного и выдыхательного клапанов). Длина шланга ограничивается трудностью засасывания воздуха силой дыхательных мышц при большой длине рукава (больше 20 м недопустимо). На конце шланга устраивается фильтр, освобождающий вдыхаемый воздух от пыли. Другой тип шланговых пром. П. основан на подаче воздуха От специальных приборов (компресоры, вентиляторы, инжекторы, меха). В этих приборах длина шланга может ■быть большей. К приборам того же типа относятся пром. П., предложенные для защиты рабочих при пневматической окраске (защита •от мельчайшей капельной взвеси краски и паров растворителей ее). Прибор состоит из полу-, маски: (герметически закрывающей органы ды- хания рабочего от непосредственного соприкосновения с окружающим воздухом), в которую подается по шлангу свежий воздух от резинового рукава-воздухопровода, используемого для работы прибора — распылителя краски.                                                     3. Израэльсов. Лит.: Вассерман М., Дыхательные приборы в промышленности и пожарном деле, М., 1931; Ганс-манР. иБергендорф Ф., Химическое нападение и оборона, М., 1925; Ласточкин П., Санитарные основы противогазового дела—фильтрующие П., изолирующие П. (глава в книге—С. Аничков, П. Ласточкин, Б. Леонардов, А.Лихачев, Здравоохранение в условиях хим. обороны, М.—Л., 1931, лит.); Р у м п ф, Защита от газов, М., 1928; Фишман Я., Военно-хим. дел о в современной войне, М.—Л., 1930; Хлопин ГЧ, Военно-сан. основы противогазового дела, Л., 1928; D е 1 а-d r i ё г е L., Appareils respiratoires (Hygiene du travail, Encyclopedie, v. I, p. 243—259, Geneve, 1930, лит.). Периодическое издание.—Die Gasmaske, В., с 1929.

Большая медицинская энциклопедия. 1970.
